激光焊初學技巧:手持激光焊機怎么調焊接參數
剛才焊了一塊不銹鋼板,然后現在比如說我們要換,更換我們焊接的板材,或者板材厚度有變化才會有變化。舉個例子,我現在要焊一塊鋁板,那么焊鋁板的時候。

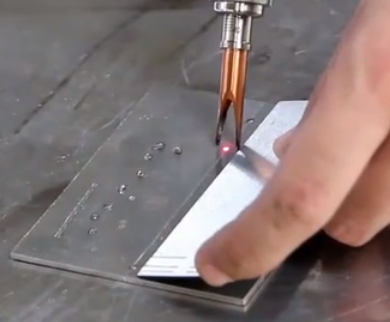

焊鋁板,手持焊接機參數調整步驟:
1、我們要把頻率調小,因為鋁板屬于高反材料。
2、在這里,我們要把焦距拉到拉到-5的位置,把焊接頭上緊。
3、先在空板上點一下,試一下,看能不能焊接,可以焊接。
手持激光焊接機操作界面參數設置說明書:

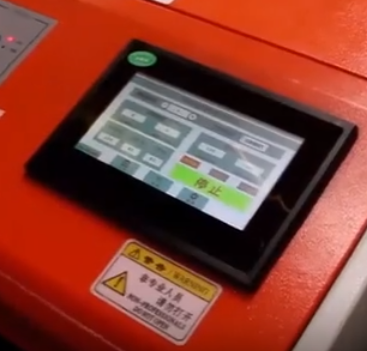

對控制器的操作及設置全部在觸摸屏上完成。界面共包括主頁、參數設置及端口配置三個頁面。主頁左下角按
鍵為中英文界面切換按鍵。上電后首先進入開機畫面,當觸摸屏與控制器連接及通訊正常,初始化完成后即進入主界面。
首頁界面包括以下內容:
-
1、參數序號:控制器支持存儲 30 組不同焊接參數,直接選擇調用,操作便捷;
-
2、功率緩升時間:第一次觸發加工信號激光 PWM 占空比和激光功率從 0%到設定值所用到的時間(手持焊接 建議設置為 0);
-
3、功率緩降時間:斷開觸發加工信號后激光 PWM 占空比和激光功率從設定值到達停止出光所延續的時間(手 持焊接建議設置為 0);
-
4、PWM 頻率(Hz):每秒鐘信號從高電平到低電平再回到高電平的次數(建議設置為 800HZ-5000HZ);
-
5、PWM 占空比(%):一個脈沖周期內高電平在整個周期占的比例(建議設置為 70%-80%);
-
6、激光功率(%):一臺激光器工作時輸出的激光功率(根據板材厚度建議設置為 50%-70%);
-
7、開光前吹氣延時:第一次觸發加工信號開始吹氣到開始出光所需要的時間;(手持焊接建議開啟 50ms);
-
8、關光后吹氣延時:斷開觸發加工信號后吹氣繼續延續的時間;(手持焊接建議設置為 50ms);
-
9、開氣閥:氣閥開關可在焊接前測試氣閥是否正常,出氣量是否正常;
-
10、開紅光:控制激光器導向紅光開關(此功能根據激光器特性暫未開放);
-
11、開送絲:手動控制送絲機送絲,此功能需搭配送絲機后才能使用;
-
12、啟動/停止開關:點擊“啟動”,設備進入準備工作狀態,激光器可以出光;點擊“停止”,設備進入待機狀 態,激光器無法出光。
